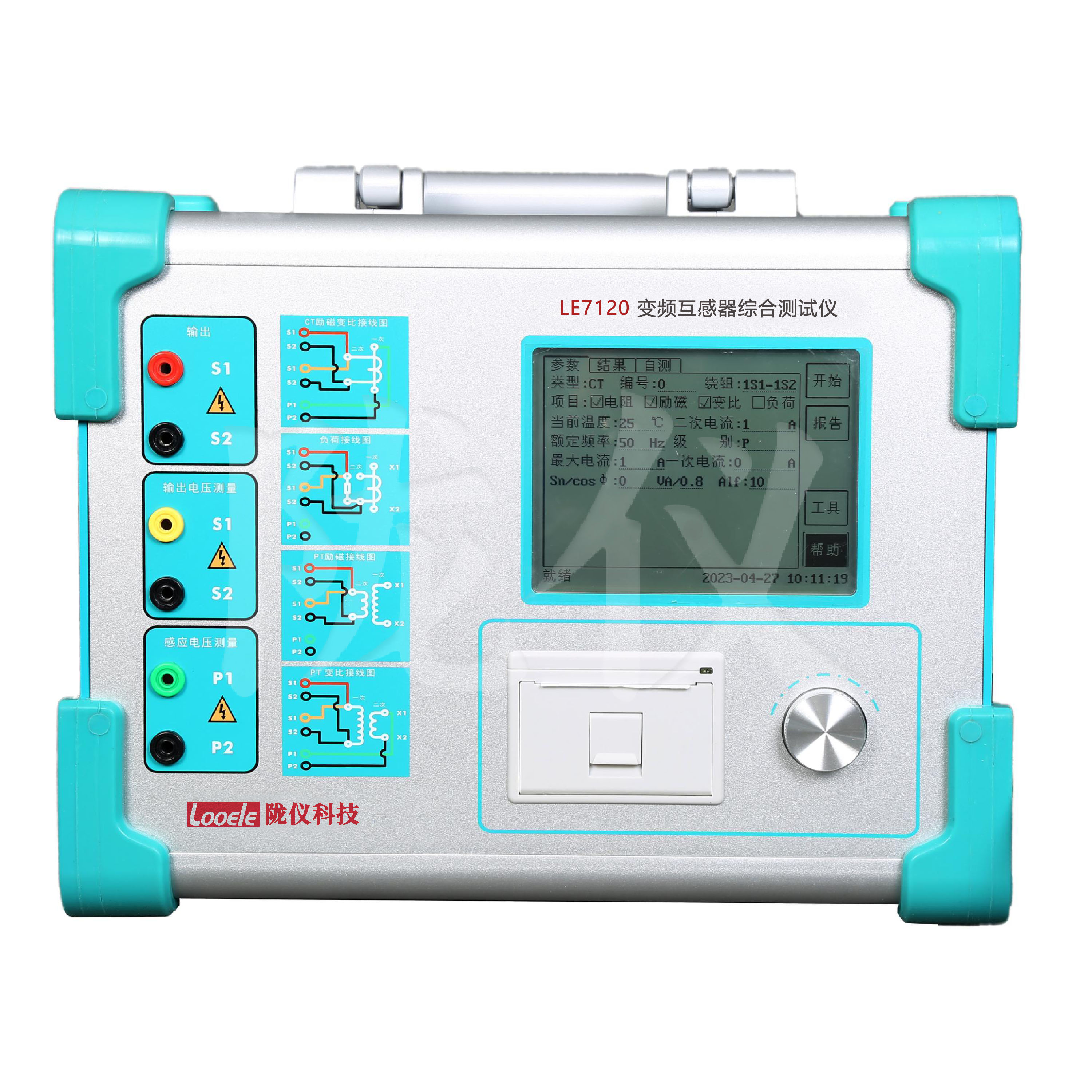

LE7120A变频互感器综合测试仪

一、产品概述

LE7120A变频互感器综合测试仪是我公司针对电力系统互感器测试规范，自主研发生产的一款专业检测设备。它采用低频变频法与直流方波法结合的技术，可以准确测量包括变比、极性、伏安特性等在内的多个重要项目。根据同行业技术难点和现场测试需求，我司潜心研发、多次改进、结合现场测试进行了多次硬件、软件的升级。LE7120A互感器综合测试仪可以完美胜任对电力系统计量用高精度级别CT、保护用稳态、暂态CT的测试工作，轻松应对变比高达40000/1的互感器，精度最高可达0.05%。

我们有效解决了同行业产品在大变比测试中长期存在的恒流出错而中止试验的BUG，同时可以保证零序CT等小信号采集的准确性，还可在试验中消除PT感应耐压带来的影响完成PT的比差和角差测试。是一款具有行业领先水平的专业互感器综合测试仪。

二、产品特点

1、仪器采用国际先进的方波法测试技术，让励磁曲线更加完美。测试CT的伏安特性曲线，输出**仅180V的交流电压和12A的交流电流，却能应对拐点高达30kV的CT测试。

2、功能全面，既满足各类CT（如：保护、计量、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、比差、角差、二次绕组电阻等测试。以及各型CT（含高拐点、大变比以及变压器套管CT）的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

3、可遵照GB20840、GB1208(IEC60044-1)、GB16847(IEC60044-6)等标准对CT进行测试和分析，自动给出拐点电压/电流、10％误差曲线、5％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。

4、可自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等参数。

5、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

6、界面友好美观，全中文图形界面，5.7寸图形透反式LCD，阳光下可视。

7、采用旋转鼠标操作，操作简单，快捷方便，极易掌握。

8、装置可存储3000组测试数据，掉电不丢失。可随时通过U盘导出，也可调取历史数据进行分析、比对。易于携带，仪器重量大约7Kg

9、上位机软件，生成Word格式试验报告，实现变参数分析、光标读数、曲线比对等功能。

10、设备轻小便携，面板自带打印机，可自动打印生成的试验报告。

三、功能与用途

装置设计用于CT、PT的以下试验：

1、变比、极性、比差、角差、拐点电压、拐点电流、误差曲线

2、二次绕组直流电阻测量

3、励磁特性试验与数据分析

4、变比试验和极性试验

5、CT二次回路负荷测量

6、PT空载特性、空载曲线试验

四、主要技术参数

输出电压：0～120V(RMS)5Arms，15A（峰值）

输出电流：0～12A(RMS)，峰值36A

电压测量精度：准确度：±0.1%范围：0～200Vrms

电流测量精度：准确度：±0.1%

CT变比测量范围：1～40000；准确度：±0.1%

PT变比测量范围：1～40000；准确度：±0.1%

相位测量：准确度：±2’，分辨率：0.5’

二次绕组电阻测量范围：0.1～300Ω

分辨率：0.2mΩ    准确度：0.2%±2mΩ

交流负载测量：0～1000VA

分辨率：0.02VA    准确度：0.2%±0.2VA

输入电源电压：AC220V±20%，50HZ

工作条件：温度：-10℃～50℃，湿度：≤90%

尺寸：340mm×300mm×140mm

重量：＜7kg
