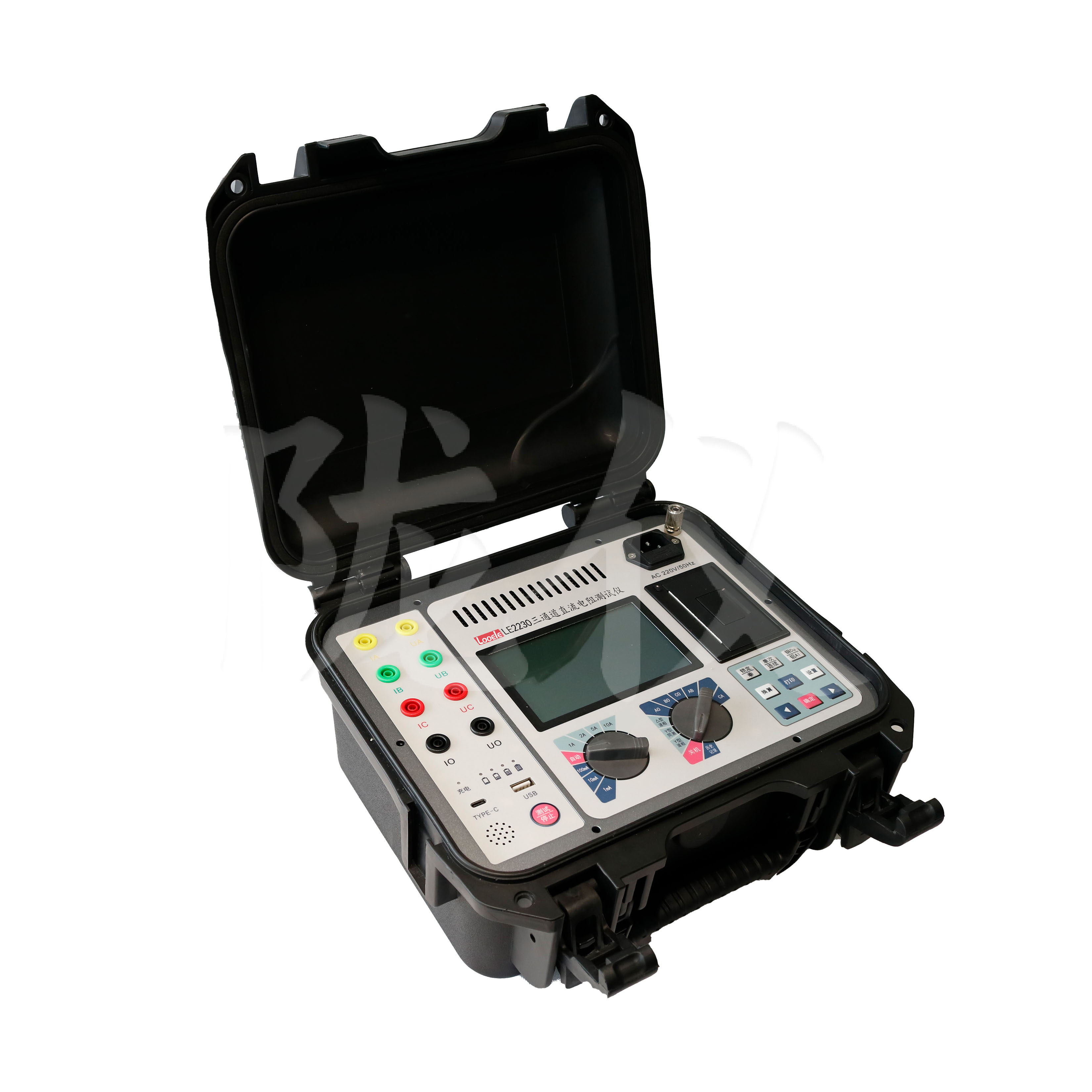

LE2230三通道直流电阻测试仪

一、产品概述

变压器的直流电阻是变压器制造中半成品、成品出⼚试验、安装、交接试验及电⼒部⻔预防性试验的必测项⽬，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运⾏后存在的隐患。

为了满⾜变压器直流电阻快速测量的需要，本公司利⽤⾃⾝技术优势开发研制了新⼀代系列直流电阻测试仪。该仪器采⽤全新电源技术，具有体积⼩、重量轻、输出电流⼤等特点。

整机由单⽚机控制，⾃动完成⾃检、数据处理、显示等功能，还具有⾃动放电和放电⾳响报警指示等功能。仪器测量精度⾼，操作简便，可实现变压器直流电阻的快速测量。

二、依据标准

1、DL/T 967-2005《回路电阻测试仪与直流电阻快速测试仪检定规程》

2、GB/T 6587-2012《电⼦测量仪器通⽤规范》

3、DL/T 596-2005《电⼒设备预防性试验规程》

4、Q/CSG 114002-2011《电⼒设备预防性试验规程》

三、功能特点

1、⼀体化⽅案，轻巧强⼤，且重量轻，⽅便携带。

2、适⽤于110kV电压等级以下的主变和配电变压器的直流电阻测量，包括互感器、电机等感性试品测量。

3、本仪器具有单相、三相Y型逐相、三相Y型同测、三相△型逐相等多种测量模式， 覆盖了变压器直阻测量的各种应⽤场景。

4、整机由⾼速芯⽚控制，⾃动化程度⾼，操作简单。

5、采⽤全新的电源技术，整机由锂电池供电，电流档位多，输出电压⾼，充磁快，节省测量时间， 最⾼输出电流可达10A，最⼤输出电压可达20V，电阻测量范围可达1mΩ~ 20kΩ。

6、具有⾃动判定充磁结束、⾃动锁定阻值并具有数据保存功能，⽆需⼈⼯判断。

7、可对需要换挡的变压器进⾏不停机连续测量。

8、具有⾃动测量功能，可根据负载⾃动选择**电流档位。

9、保护功能完善，能可靠保护反电势对仪器的冲击。

10、具备语⾳播报功能，测试完毕后⾃动播报电阻值。

11、具有能量回收功能，可快速降流去磁并回收绕组能量，解除带电⻛险。

12、背光LCD显示屏，阳光下更清晰。

13、⾃带掉电存储功能，可存储100组历史测试数据，可随时查阅。

14、配备蓝⽛接⼝，⽀持BLE4.0协议蓝⽛传输，需选配微信⼩程序。

15、体积⼩、重量轻、⽆需额外供电，适合户外移动作业。

16、本仪器由内置锂电池供电，请使⽤配套电源线，避免损伤电池。

四、技术参数
