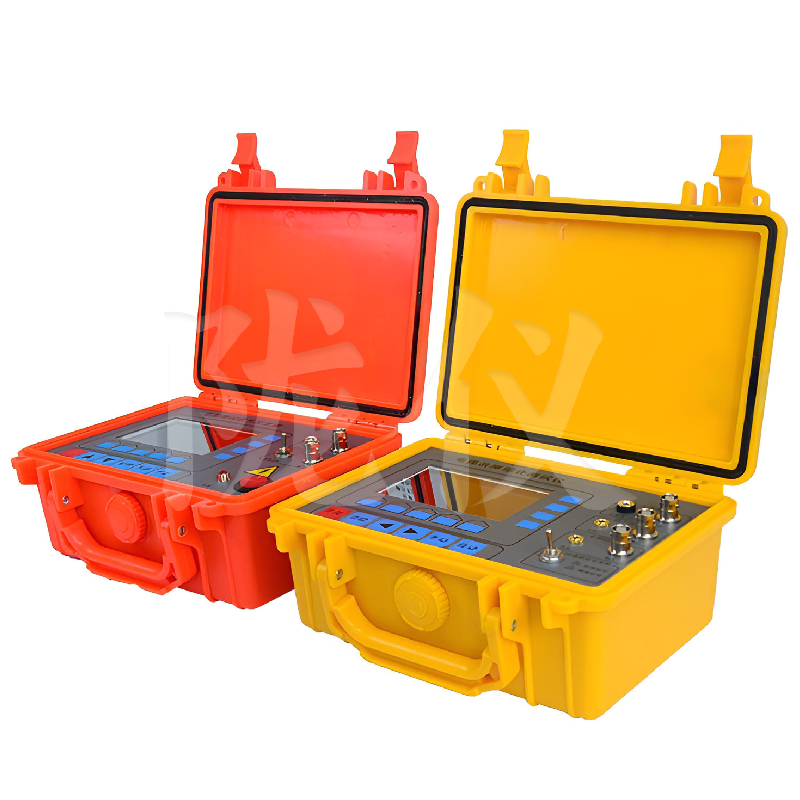

LE1308电缆故障测试仪

一、产品概述

LE1308大功率高抗干扰电力电缆故障测试仪采用ARM+FPGA+大屏幕真彩手机细腻屏显示技术研制成功的新一代电力电缆线路故障测试仪表,抗干扰通道采用高抗干扰设计，高压线下、电缆沟环境接收信号不会被干扰。用于35KV等级以内的高低压地埋电力电缆的断线故障、短路故障、对地漏电故障（对地绝缘电阻在0.5兆欧以内）的定位测试及地埋电缆深度、路径走向的探测。室内墙壁内线路严重漏电也可以测试。

1．具有数字万用表电压环阻绝缘测试功能方便筛选故障线；

2．具备长度测试功能：支持测试电缆线的断线、短路距离；也可以测试电缆线总长度

3．具备漏电检测功能：针对地埋线路绝缘层被破坏造成的绝缘不好对地漏电故障定位；

4．具备路径查找功能：能方便的查找出地埋电缆准确走向；

5．具备手动测试功能：支持手动设置界面，可手动设置量程、增益、波速等参数。

6. 具有波形比较功能：故障波形和好线波形比较便于定位故障位置；

7．配备信号发生器:有设置界面，可设置参数（信号幅度；信号频率（512～1000Hz）；信号类型（正弦波、音频）；发射方式（连续和断续））。

8.抗干扰通道采用高抗干扰设计，高压线下、电缆沟环境接收信号不会被干扰。

二、产品用途

适用于测量低压架空线路、地埋铠甲铁皮电力电缆、视频监控电缆、有线电视同轴电缆、室内墙壁里全塑电缆的断线、短路、对地漏电等故障的精确位置。在各类低压线路故障排查中广泛应用。

大屏幕彩色液晶显示（480*800点阵）,不论白天还是夜晚都清晰可见。人性化界面中文菜单设计，功能与按键相对应，直观操作易学易会。结合了脉冲反射测试法和电磁感应测试法，可以测试断线、短路、严重氧化高阻点造成后端电压低、对地漏电等类型的故障带有手动分析功能，可以选择不同的测试量程分析故障波形。波形对比功能：可以同时显示2个波形，通过对比好线和故障线波形的差异确定故障位置。采用自动增益和自动阻抗平衡技术，替代繁琐的电位器调节。三通道设计：1长度测试：断电状态下可以直接测试电缆的断线、短路故障距离长度.2抗干扰通道：采用高性能滤波抗工频干扰电路，断电状态下配合信号发生器定位直埋电缆对地漏电位置，测地埋电缆路径走向及深度。3全频段通道：通电状态下使用探杆测试直埋低压电缆对地轻微漏电故障位置。抗干扰通道采用高抗干扰设计，高压线下、电缆沟环境接收信号不会被干扰。

三、技术参数

距离长度测试：

测试范围：8000米

测试盲区：0米

测试分辨率：0.5米

脉冲宽度：96ns～10μs自动调节

测试方式：自动测试、手动分析，2种方式都有

漏电、路径定位：

漏电故障：漏电绝缘电阻范围0～0.5MΩ

测试误差：1米

电缆深度：3米

探测范围：8000米

路径精度：0.2米

信号发生器：

信号输出：512Hz/1KHz频率可调，信号类型可调

万用表功能：交直流电压；绝缘电阻；电缆环阻

主机体积：220*160*90（W*D*H,mm）

主机重量：2kg
