LEXB系列变频串联谐振耐压装置

一、产品概述

LEXB系列变频串联谐振主要针对10～500kV变电站及线路等电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，单只重量24kg，既可满足高电压、小电流的设备试验条件要求，又能满足低电压大电流的交流耐压试验要求，具有较宽的适用范围，可以满足地、市、县级高压试验部门及电力安装、修试工程单位现场易于移动的需求。

产品别称：变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、便携式电缆耐压试验装置、串联谐振系统

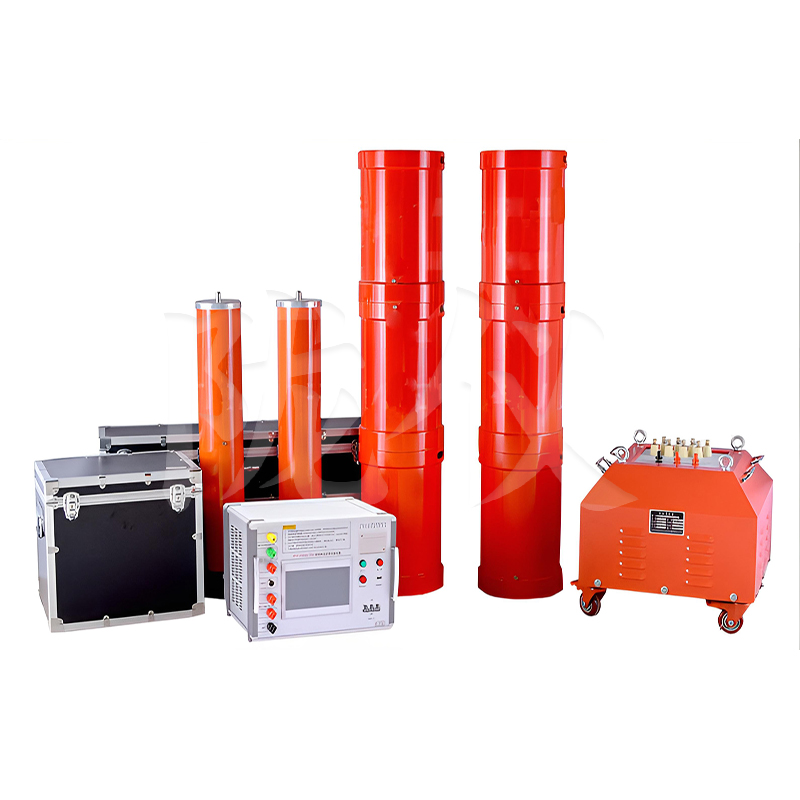

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。

二、功能特点

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振励磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10～1/30。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度，工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

5、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的隐患。

6、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

7、系统内置串联谐振参数计算器，可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流，以及电缆电容量。

三、产品参数

工作环境

装置主要技术参数及功能

激励变压器

变频电源

高压电抗器

电容分压器
